Eigenbau CoD Outlaw

[Martin19]

Hier möchte ich euch den Bau einer Outlaw aus CoD vorstellen
Der Anfang ist gemacht.



[Dominik]

Uhh, Trommelblaster.

Welches Kaliber wird das denn?



[Foamsnake]

Ah daher Druckluft Katuschen, das Vorbild lässt echt keinen Platz für eine Plungertuber oder Spannmechanik. Hat ja nicht mal wie ein Revolver einen Hammer. Bin gespannt!



[Void]

Bin gespannt das wird ein super projekt!



[Martin19]

Uhh, Trommelblaster.

Welches Kaliber wird das denn?

Die Normalen Nerf darts. (Entschuldigt kenne den Fachbegriff noch nicht)



[Martin19]

Erster Teil vom Hand(-Schutz)



[Martin19]

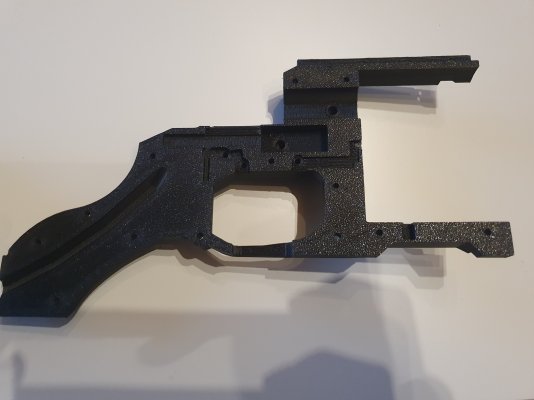

Erste Seite ist auch fast fertig



[Martin19]

Hand (-Schutz)



[Martin19]

Zylinder

Ich bin gespannt ob das alles so klappt wie ich es mir ausgemalt habe. Es fehlt nur noch die Schulterstütze mit den Tanks drinnen



[Dominik]

Hervorragende Druckqualität.

Was machst du denn, wenn du keine Blaster in Serien baust?



[Martin19]

Ja die Qualität ist der hammer, leider sind die drucke nicht rechtwinklig nach oben links. Bei 20cm ist ne Abweichung von 2mm...

Im Sommer, Überwiegend arbeiten.
Ich baue noch einen 1/12 Mobilbagger.
Den baue ich seit 3 Jahren, hierbei ist es so das sich aus dem Projekt immer neue Projekte ergeben. Ich habe viele projeke angefangen und vor Fertigstellung abgegeben. Gestern blieb die drehbank stehen, Spindellager fest. Also neues Projekt



[Dominik]

...hierbei ist es so das sich aus dem Projekt immer neue Projekte ergeben...

Kenne ich, so ist bei mir aus einem ferngesteurt ausgerüsteten Revell Typ IXc das ganze zu zwei IXc in einem Diorama einer Bunkerbox in einer Transportkiste mutiert.



[Martin19]

Und weiter geht's



[Martin19]

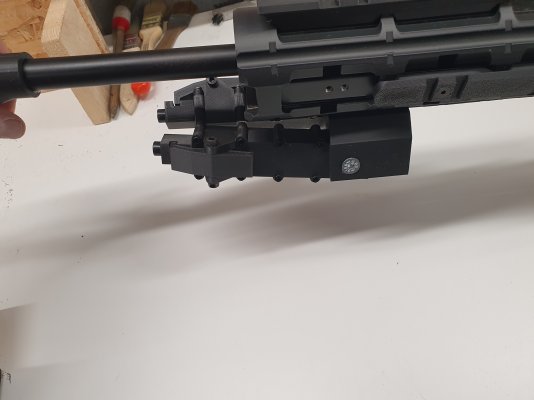

Hand + Schutz fertig



[Martin19]

Weitere Teile
Ich Trottel hab mich schon gewundert warum der 10x0.75L gewindebohrer so billig war.... L stand bestimmt für Links :-( also noch mal Bestellpause.
Wenn die Hand und alles gut funktioniert, wird sie durch messing und der Gleiter durch alu ersetzt.

Als nächstes Projekt werde ich mal eine Longshot zerlegen und schauen was sich daraus machen lässt. Parallel hat sich meine kleine Große ein Jagdgewehr gewünscht.... also mal moderne Jagdbüchsen suchen



[Dominik]

Ich Trottel hab mich schon gewundert warum der 10x0.75L gewindebohrer so billig war.... L stand bestimmt für Links...

Komisch, Sonderwerkzeuge sind normalerweise eher teurer.

Machstt du auch Auftragsarbeiten?
Ich brauche vielleicht einen Gastank aus Alurohr das Innengewinde braucht, Alternativ wird bei dem aktuell im Bau befindlichen die Innenwand ausgedreht um das Volumen zu erhöhen.



[Martin19]

Komisch, Sonderwerkzeuge sind normalerweise eher teurer.

Machstt du auch Auftragsarbeiten?
Ich brauche vielleicht einen Gastank aus Alurohr das Innengewinde braucht, Alternativ wird bei dem aktuell im Bau befindlichen die Innenwand ausgedreht um das Volumen zu erhöhen.

In China ist das Zeug was niemand braucht und nur rumliegt (Sonderwerkzeug) billiger wie Regelwerkzeug

Das kann ich mit meinen Gerätschaften nicht realisieren. Hab keine Lünette und kann keine Gewinde drehen.
Ich mach meine Tanks aus fertigen Messing Rohrnippeln und drehe die Kappen rund.



[Martin19]

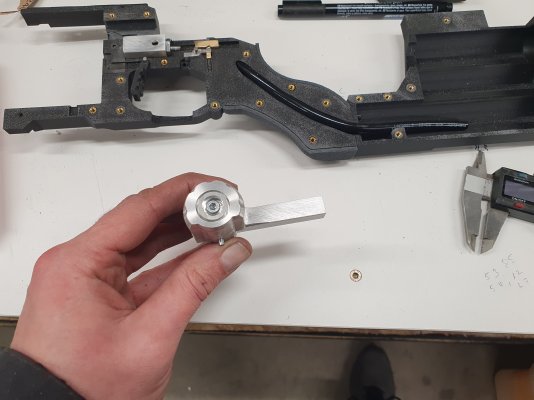

Technik


Gewindeschneider immer noch nicht da.... Postbote war seit drei Tagen nicht mehr hier :-(



[Martin19]

Das Projekt ist als Blaster gescheitert. Zu wenig Power und die trommel dreht sich nicht immer weiter. Auf basteln hab ich keine Lust. Wird noch als Model zu ende gebracht.
Ich werde wohl son Nerf O. Anderen Trommelblaster zur Outlaw umbauen.



[ImMortis]

Schade, dass es nicht funktioniert hat :/



[Martin19]

Hab eine minimal stärkere Hammer-Feder eingesetzt und siehe da. Das Ding geht ab wie sonst was. Juhu. Nur noch die Alu Teile morgen fräsen. Dann werde ich die Teile des Drehmechanismuss noch mal aus alu probieren. Die Schulterstütze ist etwas sehr winzig im Original. Werde eine entgegen dem Original ergonomische malen.

PS.: in die Schulterstütze kommt der Luft Tank. 28x1 Rohr, Fotos folgen.



[Jakelikan]

Hab eine minimal stärkere Hammer-Feder eingesetzt und siehe da. Das Ding geht ab wie sonst was. Juhu. Nur noch die Alu Teile morgen fräsen. Dann werde ich die Teile des Drehmechanismuss noch mal aus alu probieren. Die Schulterstütze ist etwas sehr winzig im Original. Werde eine entgegen dem Original ergonomische malen.
Anhang anzeigen 84809Anhang anzeigen 84810Anhang anzeigen 84811Anhang anzeigen 84812Anhang anzeigen 84813Anhang anzeigen 84814
PS.: in die Schulterstütze kommt der Luft Tank. 28x1 Rohr, Fotos folgen.

Mach gerne ein Video vom Schusstest



[Martin19]

Weiter geht's.

Hier Schusstest:

Externer Inhalt

An dieser Stelle wurde ein Inhalt von youtube eingebunden. Wenn wir diesen Inhalt anzeigen, werden möglicherweise personenbezogene Daten wie deine IP-Adresse an youtube.com und github.com übertragen. Zudem kann youtube.com Cookies auf deinem Gerät speichern. Mehr Informationen und Einstellungsmöglichkeiten findest du hier.

Ich bin damit einverstanden, zeige mir immer Inhalte von youtube.com an.

Zeige mir immer alle externen Medien an.

Für den test habe ich den Kompressor direkt angeschlossen und auf 6bar gestellt.

Auf der Liste steht jetzt noch:
-Lufttank
-Zielfernrohr
-Drehmechanismuss durch Alu/Messing ersetzten
-Griffschalen anpassen

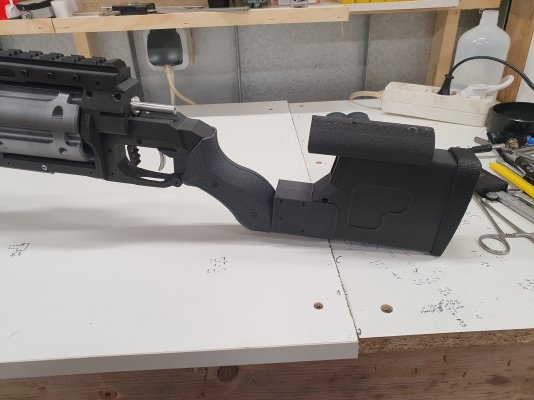

-evtl ergonomische Schulterstütze



[Martin19]

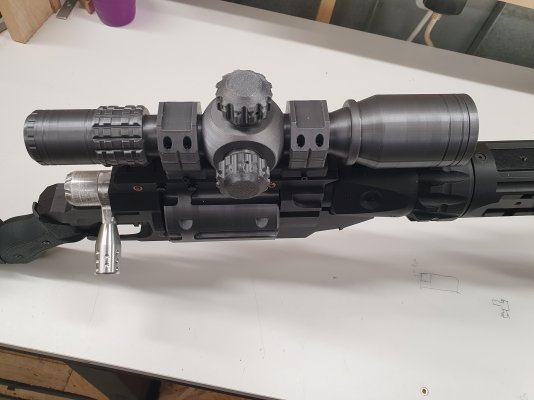

Zf



[Jack Diesel]

krass, was du hier zauberst. hut ab!
bolt action trommel hat auch irgendwo was.. ungewöhnlich, aber interessant.
