Eigenbau Cod Kn-57

[Martin19]

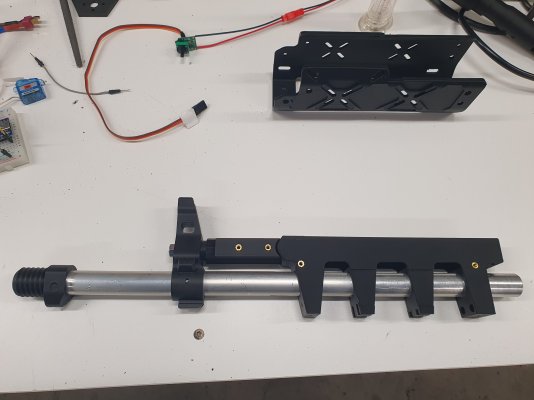

Die Cover fehlen noch, sind etwas zu groß gewesen, morgen noch mal neu drucken.
Hinter den Handschutz kommen die 2 ESC's.
Oben rein kommt der Lipo.



[Martin19]

So neuer Versuchsaufbau (den werde ich übernehmen)
300rpm n20 motor 600ms für vor und zurück 50mm Hub.
Hab noch 500rpm bestellt und werde den dann probieren.
Leider haut der Code für einzelfeuer noch nicht so hin wie ich das möchte.... muss ich noch tüfteln



[Martin19]

hier nun der Code, im Simulator geht´s schon mal...

#include <Servo.h>
const int button_abzug = 2;
const int button_feuerstoss = 4;
const int button_einzelfeuer = 6;
const int button_flywheel = 8;
Servo flywheel;
Servo pusher;
int buttonAbzug = 1;
int buttonFeuerstoss = 1;
int buttonEinzelfeuer = 1;
int buttonFlywheel = 1;
boolean grundstellung = false;


void setup() {
  Serial.begin(9600);
  pusher.attach(11);
  pusher.write(140); //Pusher auf Null
  delay(5000);
  flywheel.attach(10);
  flywheel.write(26);
  delay(5000);
  pinMode(button_abzug, INPUT_PULLUP);
  pinMode(button_feuerstoss, INPUT_PULLUP);
  pinMode(button_einzelfeuer, INPUT_PULLUP);
  pinMode(button_flywheel, INPUT_PULLUP);
}
void loop() {
  buttonAbzug = digitalRead(button_abzug);
  buttonFeuerstoss = digitalRead(button_feuerstoss);
  buttonEinzelfeuer = digitalRead(button_einzelfeuer);
  buttonFlywheel = digitalRead(button_flywheel);
  if ((buttonFlywheel == LOW) && (buttonFeuerstoss == LOW || buttonEinzelfeuer == LOW))
  {
    delay(30);
    flywheel.write(80);
    delay(30);
    } else {
      flywheel.write(26);
      delay(30);
    }
 if ((buttonAbzug))grundstellung=false;
  if ((buttonFlywheel == LOW) && (buttonAbzug == LOW)&&(buttonEinzelfeuer == LOW)&&(!grundstellung))
   {
    delay(30);
    pusher.write(40);
    delay(300);
    pusher.write(140);
    delay(300);
    grundstellung=true;
  }
  if ((buttonFlywheel == LOW) && (buttonAbzug == LOW)&&(buttonFeuerstoss == LOW)&&(!grundstellung))
   {
    delay(30);
    pusher.write(40);
    delay(300);
    pusher.write(140);
    delay(300);
    pusher.write(40);
    delay(300);
    pusher.write(140);
    delay(300);
    pusher.write(40);
    delay(300);
    pusher.write(140);
    delay(300);
    grundstellung=true;

  }
   }

PS.: der Code ist nirgends geklaut. Hab ich alles selber gebastelt und getestet mit sehr viel Recherche ;-)



[Martin19]

Und weiter geht's,

PS.: da ist schon der besagte Kabelbinder



[Martin19]

So schaut es aus wenn ich die Technik positioniere. So lange schieben bis alles passt dann Aussparung zeichnen, fertig



[Martin19]

Und so sieht es gedruckt aus.



[Martin19]

Sieht schon mal gar nicht so schlecht aus.
Leider haben sich 2 Fehler eingeschlichen und schwarz ist alle :-(



[Martin19]

Und mit Farbe,



[Martin19]

Gefällt mir gut die Farbkombination



[Martin19]

Selbst gebogene Feder besser wie gedruckt



[medusa]

Genau so muss man das machen....



[Martin19]

Knarre ist fertig, an der Technik hängt es. Neue Technik bestellt. Wieder warten.



[joghurtberserker]

Deine Threads schau ich mir nicht mehr an.

Da kriegt man ja Minderwertigkeitskomplexe.

Also andere. Ich kann da mithalten.

Ich hab gestern nen AR aus ner Xshot Micro gepopelt.
Und am Tag dafür den Standfuß für ne Pappspielfigur aus nem Sendung mit Maus Brettspiel designt.



[Martin19]

Deine Threads schau ich mir nicht mehr an.

Da kriegt man ja Minderwertigkeitskomplexe.

Also andere. Ich kann da mithalten.

Ich hab gestern nen AR aus ner Xshot Micro gepopelt.
Und am Tag dafür den Standfuß für ne Pappspielfigur aus nem Sendung mit Maus Brettspiel designt.

Als nächstes stelle ich meine Modelle beim 3d Druck fertig ein (ic-1 meine fav. Knarre).
Update zur Technik. Hab viele unterschiedliche Regler bestellt. Billig bis teuer. Die ersten billigen sind eingetroffen. Die test außerhalb des Modells waren bei 2 von 6 Reglern erfolgreich. Morgen werde ich ein neuen arduino einlöten und nochmal alles probieren. Hab jetzt 2200kv Motoren rein genommen die 14er waren müll.... Zum allgemeinen Verständnis hab ein arduino auf einem steckbrett damit teste ich alles vor dem Einbau, geht das löte ich einen anderen direkt ein.... manchmal klappt es manchmal gibs ne ganz kleine Rauch Wolken.... warum ist das so. Nun einige Regler benötigen vorab ein hoch Siganl und kurze Zeit später ein tief Signal. Soweit so gut bekommen wir hin. Aber dann haben sie ne motor bremse und die kann man nicht rausnehmen (ich spreche hier nur von den ganz ganz billigen Reglern, die teureren bis teuren machen alles mit) AAAAber es muss auch mit den ganz billigen gehen, ohne programmieren und so!!!! PS.: es sind immer 2 regler erforderlich..... wer rechnen kann weiß wie viele ich nur hier hab die nicht mit dem arduino das tun was ich möchte. Ach ja ich habe auch da internet auf den kopf gestellt und alle möglichen Varianten probiert die billigen zu programmieren... ohne Erfolg!
Ich könnte Stundellang berichten.



[Jakelikan]

Mach gerne ein Video von dem Blaster, wenn er komplett fertig ist ich will sehen wie er funktioniert



[Martin19]

So weit so gut. Es geht aber nur ein Mal muss jetzt hoffen das mir jemand mit dem Code ausm Arduino Forum hilft. Nach jeder Feuer Sequenz (ef o. fs) hält auch das flywheel an.



[Martin19]

Mach gerne ein Video von dem Blaster, wenn er komplett fertig ist ich will sehen wie er funktioniert

Auf jeden Fall, wenns denn mal Läuft. Ich hab mir schon gedacht das die Pros ausm Arduino Forum direkt in den ersten Sekunden schreiben mach es mit millis nicht mit delay.... Dafür bin ich aber nicht logisch genug



[medusa]

Weißt Du, ich mache so einen Kram beruflich. Nicht in meiner Freizeit, bitte. Ich hab das einmal für Leute in einem Retro-Computing Forum gemacht und bin deshalb fast in einen Burnout gerast. Mach ich nicht wieder, sorry.



[Martin19]

Weißt Du, ich mache so einen Kram beruflich. Nicht in meiner Freizeit, bitte. Ich hab das einmal für Leute in einem Retro-Computing Forum gemacht und bin deshalb fast in einen Burnout gerast. Mach ich nicht wieder, sorry.

Kein Ding, Habs für diese Zusammenstellung mit den billo ESC´s fast selber hinbekommen. Ein Pro hatte heute morgen einen Code gepostet, der hat leider nicht ganz funktionier. Darin war aber ein winziger Hinweis. Nennt sich Funktionen. Die haben das Rätzel (für diese Zusammenstellung) gelöst. Außerhalb läuft jetzt alles wie es soll.

#include <Servo.h>
const int button_abzug = 2;
const int button_feuerstoss = 4;
const int button_einzelfeuer = 6;
const int button_flywheel = 8;
Servo flywheel;
Servo pusher;
int buttonAbzug = 1;
int buttonFeuerstoss = 1;
int buttonEinzelfeuer = 1;
int buttonFlywheel = 1;
boolean grundstellung = false;

   void ef(){
    pusher.write(40);
    delay(300);
    pusher.write(140);
    delay(300);
    grundstellung=true;
   }
   void fs(){
    pusher.write(40);
    delay(300);
    pusher.write(140);
    delay(300);
    pusher.write(40);
    delay(300);
    pusher.write(140);
    delay(300);
    pusher.write(40);
    delay(300);
    pusher.write(140);
    delay(300);
    grundstellung=true;
   }

void setup() {
  Serial.begin(9600);
    pinMode(button_abzug, INPUT_PULLUP);
  pinMode(button_feuerstoss, INPUT_PULLUP);
  pinMode(button_einzelfeuer, INPUT_PULLUP);
  pinMode(button_flywheel, INPUT_PULLUP);

  pusher.attach(9);
  pusher.write(140); //Pusher auf Null
  delay(100);

    flywheel.writeMicroseconds(1000);

  flywheel.attach(11, 1000, 2000);
  delay(5000);
}

void loop() {
  buttonAbzug = digitalRead(button_abzug);
  buttonFeuerstoss = digitalRead(button_feuerstoss);
  buttonEinzelfeuer = digitalRead(button_einzelfeuer);
  buttonFlywheel = digitalRead(button_flywheel);

  if ((buttonFlywheel == LOW)  )
  {
    flywheel.write(92);
    delay(10);
    if ((buttonAbzug == LOW) && (buttonEinzelfeuer == LOW) && grundstellung == false)
       {
ef();

  }
  if ((buttonAbzug == LOW) && (buttonFeuerstoss == LOW) && grundstellung == false)
       {
fs();

  }
    } else {
      flywheel.write(0);
      delay(30);
    }

  if ((buttonFlywheel == LOW) )
  {
    flywheel.write(92);
    delay(10);
        if ((buttonAbzug == LOW)  && (buttonEinzelfeuer == LOW) && grundstellung == false)
       {

    ef();
       }
    if ((buttonAbzug == LOW)  && (buttonFeuerstoss == LOW) && grundstellung == false)
       {

    fs();

  }
    } else {
      flywheel.write(0);
      delay(30);
    }
 if ((buttonAbzug == HIGH)) {
    grundstellung=false;
    }
}

Nerf flywheel Einzelfeuer & Feuerstoss brauche Hilfe

War gerade mit den Hunden, hab mir währenddessen dein Code genauer angeschaut. Vielen Vielen Dank für den Hinweis mit den Funktionen, in deinem code. Es ist keine elegante Lösung AAAAAber! es geht muhahahahah 😂 #include <Servo.h> const int button_abzug = 2; const int button_feuerstoss = 4...

forum.arduino.cc



[medusa]

Ich hatte Dir den Hinweis mit Interrupts gegeben, was beim Arduino nicht wirklich schwer ist. Frag mal Deine Lieblingssuchmaschine. Der Code wird dadurch einfacher und übersichtlicher, und Du läufst nicht mehr Gefahr, dass ein Tastendruck nicht registriert wird, weil der Arduino in irgend einer Verästelung Deines if - then - else - Baumes unterwegs ist und die Tasten gerade nicht abfragen kann.



[Martin19]

Ich hatte Dir den Hinweis mit Interrupts gegeben, was beim Arduino nicht wirklich schwer ist. Frag mal Deine Lieblingssuchmaschine. Der Code wird dadurch einfacher und übersichtlicher, und Du läufst nicht mehr Gefahr, dass ein Tastendruck nicht registriert wird, weil der Arduino in irgend einer Verästelung Deines if - then - else - Baumes unterwegs ist und die Tasten gerade nicht abfragen kann.

Ja ich weiß, danke dafür! Jetzt soll diese knarre erstmal laufen. Die Fortbildung in c&c++ führe ich mit dem nächsten Projekt weiter.



[Martin19]

Upgreade, Magnet Pusher



[NIGHTHUNTER79]

Hast du die Druckteile nochmal nachbearbeitet? Auf den ersten Bildern sieht man deutliche Spuren von Underextrusion auf den glatten Oberflächen, auf den späteren nur noch auf den schwarzen Teilen... Ansonsten finde ich das Projekt mega spannend ^^ auch wenn mir die Arduino-Geschichte wahrscheinlich zu kompliziert wäre um es nachzubauen, die Vorgehensweise bei deinen Konstruktionen finde ich super =) Da kann man noch das ein oder andere lernen ^^

Im ersten code den du gepostet hast, hattest du btw mehrfach "els if" geschrieben, müsste das nicht "else if" heissen? Vielleicht hats deswegen nicht funktioniert? =)

Bin gespannt aufs Endergebnis!



[Martin19]

Hast du die Druckteile nochmal nachbearbeitet? Auf den ersten Bildern sieht man deutliche Spuren von Underextrusion auf den glatten Oberflächen, auf den späteren nur noch auf den schwarzen Teilen... Ansonsten finde ich das Projekt mega spannend ^^ auch wenn mir die Arduino-Geschichte wahrscheinlich zu kompliziert wäre um es nachzubauen, die Vorgehensweise bei deinen Konstruktionen finde ich super =) Da kann man noch das ein oder andere lernen ^^

Im ersten code den du gepostet hast, hattest du btw mehrfach "els if" geschrieben, müsste das nicht "else if" heissen? Vielleicht hats deswegen nicht funktioniert? =)

Bin gespannt aufs Endergebnis!

Danke, ne nix nachbearbeitet. Der Extrusionsfaktor war noch auf das andere Filament eingestellt.... habs erst bei der Hälfte des Modells umgestellt.

Arduino hab ich gelernt, es gibt ganz einfache Wege und ganz kompliziert. Ja else ist richtig.

Dieses Modell an sich ist fertig, mach noch eins (ist aber ein skin ausm spiel) dort setzte ich die Verbesserungen um und was ich da raus lerne lasse ich dann bei der Ic Knarre einfließen.



[Martin19]

Und der Kormaku Skin entsteht.... (mit magnet pusher)


PS.: Das rohr ist mühevoll poliert von innen...
PPS.: ja eine teile werden noch nachbearbeitet (zoomen)
